Come inserire i simboli

Ci sono tre modi per inserire simboli in un disegno:

1) Pannello „Simboli graficamente"

Sposta il mouse sul pannello dei simboli. Apparirà una tavolozza di simboli del gruppo corrispondente. Clicca con il pulsante sinistro del mouse per inserire il simbolo nello schema. Clicca con il pulsante destro per aprire il simbolo nell'editor dei simboli.

La procedura successiva è la stessa della versione testuale del pannello dei simboli.

2) Pannello Preferiti

Se usi frequentemente gli stessi simboli, aggiungili al pannello Preferiti. L'inserimento sarà più rapido.

3) Pannello Cerca simboli

Se non sai in quale gruppo si trova il simbolo, usa il pannello Cerca simboli. I simboli possono essere cercati per nome o parole chiave.

Procedura per trasformatori e porte

Scegli il comando Inserisci → Trasformatore o Inserisci → Porta. Clicca nel disegno dove deve essere posizionato il simbolo. Clicca con il pulsante destro sul simbolo per aprire una finestra di dialogo dove puoi impostare le proprietà del simbolo (numero di avvolgimenti per i trasformatori, tipo di porta per le porte).

Proprietà dei simboli

Fai doppio clic su un simbolo per visualizzare il pannello Proprietà. Ogni simbolo ha due proprietà fondamentali: referenza e tipo.

Referenza è una combinazione di lettere e un numero. Le lettere indicano il tipo di simbolo, es. R per resistore, C per condensatore, T per transistor, ecc. Il numero è il numero sequenziale del simbolo nel disegno.

Tipo definisce le proprietà elettriche del simbolo, es. resistenza in Ω, capacità in pF o un tipo specifico di transistor.

Se il simbolo non proviene dalla tua libreria (es. hai ricevuto lo schema da qualcuno), puoi salvarlo usando il link Salva una copia ed espandere la tua libreria di simboli.

Spostamento dei simboli nel disegno

Sposta i simboli come segue:

1. Clicca sul simbolo con il pulsante sinistro del mouse.
2. Trascina il simbolo nella posizione desiderata tenendo premuto il pulsante del mouse.
3. I simboli si agganciano automaticamente alla griglia. Se vuoi posizionare un simbolo fuori dalla griglia, spostalo tenendo premuto il tasto Maiusc.
4. Puoi anche spostare più simboli contemporaneamente se sono stati selezionati in precedenza.
5. I simboli possono anche essere spostati su distanze molto piccole usando i tasti freccia (i simboli devono essere selezionati prima). Premendo un tasto freccia, i simboli selezionati si spostano di un decimo di millimetro nella direzione corrispondente.

Numerazione automatica

Tutti i simboli inseriti nello schema sono numerati automaticamente, cioè la loro referenza è numerata. Ad esempio, se la lettera di referenza è „R", i simboli saranno etichettati „R1", „R2", ecc. Se il simbolo non ha una designazione predefinita, vengono assegnati solo numeri, cioè „1", „2", ecc.

Simboli schematici colorati

I simboli possono essere colorati usando il comando Oggetto → Colore del bordo.

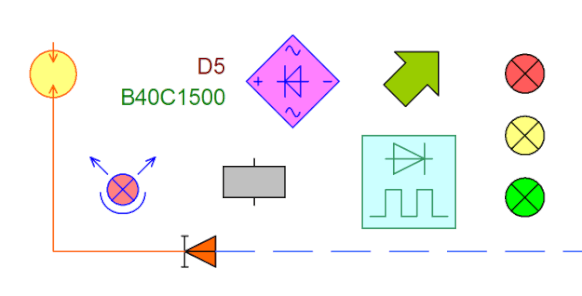

Riempimento colore dei simboli

Alcuni simboli possono essere riempiti con colore. Questo si applica ai simboli con aree chiuse, cioè cerchi, ellissi, rettangoli, poligoni, segmenti e settori circolari.

Il colore di riempimento è impostato nel pannello Proprietà, o (se vuoi riempire più simboli) usando il comando Oggetto → Colore riempimento. Le aree che sono state colorate nell'editor dei simboli mantengono il loro colore.

Quando si riempie un simbolo con colore, alcune linee potrebbero scomparire perché sono coperte dall'area colorata. In questo caso, apri il simbolo (clic destro nel pannello dei simboli) e cambia l'ordine degli oggetti nel pannello Esploratore. Metti le aree chiuse all'inizio della lista in modo che non coprano altri oggetti.
