Impostazione ambiente di lavoro
I seguenti comandi sono disponibili nel menu "Visualizza".
Griglia
Attiva o disattiva la griglia ausiliaria on / off.
Colore di sfondo
Imposta il colore dello sfondo del disegno.
Mostra numeri dei punti di connessione
Consente di attivare o disattivare la visualizzazione dei numeri dei punti di connessione.
Linee di riferimento
Le linee di riferimento tra il simbolo e le sue etichette facilitano l’orientamento nei disegni più complessi. Grazie alle linee di riferimento si evita qualsiasi dubbio su quale etichetta appartenga a quale simbolo.
È possibile attivare le linee di riferimento tramite il comando Visualizza - Linee di riferimento.
La stampa e l’esportazione delle linee di riferimento possono essere attivate tramite il comando Visualizza - Stampa ed esporta linee di riferimento.
maggiori informazioni su ambiente di lavoro:
Zoom
Un elenco di valori per l'impostazione di scala ambiente di lavoro (zoom) è disponibile nella barra degli strumenti principale.
Unità
Il programma utilizza decimi di mm per le impostazioni sullo spessore della linea, le posizioni delle etichette, ecc.
Snap e ambiente di lavoro
Lo scatto rende più facile allineare simboli, etichette di testo e altri oggetti.

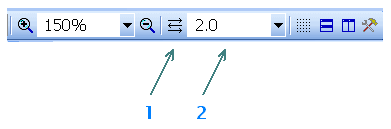

Lo snap del documento corrente può essere regolata sulla barra degli strumenti principale
Una caratteristica chiamata "scatto automatico" può essere attivata dal pulsante
Pulizia del disegno
La pulizia del disegno (File - Elimina) rimuove gli oggetti del disegno che non sono più usati (simboli, immagini e blocchi di titolo). Questo permetterà di ridurre la dimensione del file del disegno. Si consiglia di eseguire questa funzione occasionalmente, soprattutto per i disegni più grandi.
