Cartiglio del disegno

Che cos'è il cartiglio?

Il cartiglio è il blocco informativo standardizzato presente su ogni pagina di un disegno tecnico. Contiene dati essenziali come il titolo del disegno, l'autore o l'organizzazione, la data di creazione e altre informazioni rilevanti. Di solito si trova nell'angolo inferiore destro del disegno.

Potete usare uno dei cartigli forniti con ProfiCAD oppure crearne uno personalizzato.

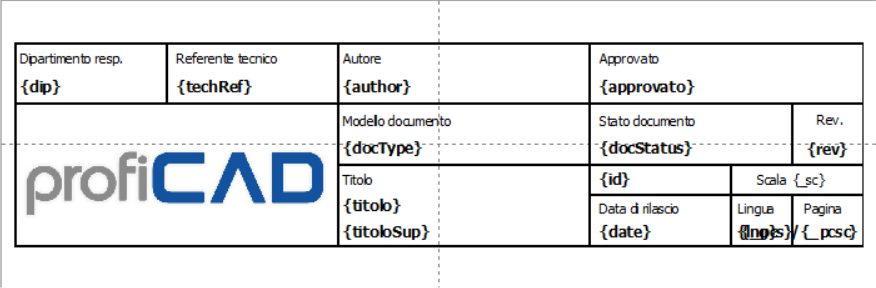

cartiglio conforme alla norma ISO 7200

Variabili

Le variabili vi evitano di modificare manualmente i testi nel cartiglio per ogni disegno. Invece di riscrivere i dati ogni volta, definite il valore della variabile per il singolo progetto e questo valore apparirà automaticamente nel cartiglio.

Come funzionano le variabili:

  1. Nell'editor del cartiglio inserite una variabile, cioè un testo racchiuso tra { e }.
    Ad esempio: {nazev_projektu}
    Scrivete le variabili senza spazi e senza caratteri accentati.
  2. Nel disegno, nella finestra Variabili, definite il valore della variabile.

    Il nome della variabile va inserito senza le parentesi { e }. Esempio:

    Nome Valore
    nazev_projektu Alimentazione per la casetta da giardino
  3. Nel cartiglio, al posto di {nazev_projektu}, comparirà il valore "Alimentazione per la casetta da giardino".


Come modificare il cartiglio

  • Selezionate il comando File - Apri cartiglio.
  • Scegliete uno dei cartigli, ad esempio "standard9.ptb".
  • Fate clic sul logo ProfiCAD e premete Delete per rimuoverlo.
  • Inserite il logo della vostra azienda tramite Inserisci - Immagine.
  • Modificate la disposizione dei testi secondo le vostre esigenze.
  • Aggiungete le variabili necessarie (testi tra parentesi { e }).
  • Salvate con Ctrl + S e chiudete.
  • Nel disegno, premete F12, aprite la scheda Cartiglio e fate clic su Ricarica.

Come creare un nuovo cartiglio

Usate il comando File - Nuovo cartiglio. In alternativa, aprite un cartiglio esistente, modificatelo e salvatelo con un nome diverso.



Come inserire il cartiglio nel disegno

a) Cartiglio per l'intero documento:

Questo cartiglio apparirà su tutte le pagine che non ne hanno uno proprio. Si imposta da Impostazioni del programma (F12) - Documento - Cartiglio.

b) Cartiglio per una singola pagina:

Fate clic con il tasto destro nel disegno, scegliete Impostazioni pagina e aprite la scheda Cartiglio.



Come inserire il valore di una variabile

a) Per l'intero documento

Il valore sarà valido per tutte le pagine. Si imposta da Impostazioni del programma (F12) - Documento - Variabili.

b) Per una singola pagina

Il valore sarà valido solo per quella pagina. Fate clic con il tasto destro, scegliete Impostazioni pagina e aprite la scheda Variabili.



Impostazioni del cartiglio

Se necessario, potete regolare la distanza del cartiglio dai bordi del documento. Con il formato orizzontale, il cartiglio può essere posizionato sul bordo sinistro, inferiore o destro del disegno.

impostazioni del cartiglio

Funzioni dei pulsanti:

Mostra
visualizza o nasconde il cartiglio
Cambia...
seleziona un altro cartiglio
Salva
avete ricevuto un disegno con un cartiglio interessante? Salvatelo e riutilizzatelo nei vostri progetti.
Rimuovi
rimuove il cartiglio dal disegno, riducendo la dimensione del file
Ricarica
dopo aver modificato il cartiglio, usate questo pulsante per aggiornarlo nel disegno


Cartiglio predefinito

Nelle impostazioni del programma (F12 - Altro in basso) potete scegliere un cartiglio predefinito che verrà inserito automaticamente in ogni nuovo disegno.

Disegnate in modo simmetrico

Il cartiglio va disegnato in modo simmetrico rispetto agli assi dell'area di lavoro, come per i simboli. Gli assi x e y devono passare per il centro del cartiglio.

Esempio di cartiglio disegnato in modo errato
Esempio di cartiglio disegnato in modo errato.
