Numerazione delle connessioni

Quando uno schema contiene decine di connessioni, dovete poterle identificare in modo affidabile. La numerazione delle connessioni vi aiuta proprio in questo: automaticamente mentre disegnate, oppure tutta in una volta sul disegno finito.

Numerazione automatica durante il disegno

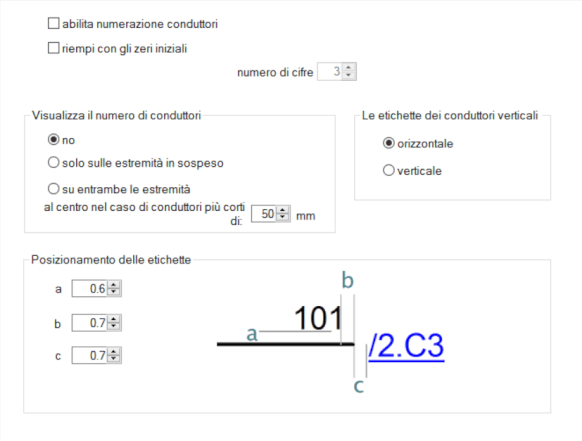

Aprite le impostazioni F12 - Documento - Numerazione delle connessioni e spuntate la casella abilita numerazione delle connessioni. Da quel momento ogni nuova connessione riceve automaticamente il suo numero.

Se volete numeri tutti della stessa lunghezza (ad es. 001, 002...), spuntate riempi con gli zeri iniziali e impostate il numero di cifre desiderato.

Numerazione di un disegno finito

Se preferite disegnare prima e numerare poi, lasciate disattivata la numerazione automatica. A disegno finito usate il comando Modifica - Rinumera connessioni e il programma numererà tutte le connessioni in una volta.

Dove compaiono i numeri nel disegno

Il gruppo Visualizza i numeri delle connessioni stabilisce in quali punti compare l'etichetta:

• no — i numeri non sono visualizzati nel disegno, ma le connessioni restano numerate e compaiono nei report,
• solo sulle estremità in sospeso — l'etichetta compare solo dove la connessione non prosegue,
• su entrambe le estremità — l'etichetta compare a entrambe le estremità della connessione.

Su una connessione corta due etichette alle estremità non ci starebbero. Per questo potete impostare il limite solo al centro della connessione per le connessioni più corte di: le connessioni più corte ricevono allora un'unica etichetta al centro.

Aspetto e posizione delle etichette

Per le connessioni verticali scegliete nel gruppo Etichette delle connessioni verticali se l'etichetta va scritta in orizzontale (si legge meglio) o in verticale lungo la connessione (occupa meno spazio).

L'opzione Posiziona le etichette sulle connessioni mette il numero direttamente sulla connessione invece che accanto.

Spostare una singola etichetta

Se la posizione di una determinata etichetta non vi soddisfa, afferratela con il mouse e trascinatela. Un'etichetta spostata in questo modo ricorda la propria posizione: viene salvata con il disegno e non segue più il posizionamento automatico.

I tre valori a, b e c nelle impostazioni definiscono le distanze predefinite dell'etichetta dalla connessione, in millimetri; l'anteprima nella finestra di dialogo mostra a quale distanza corrisponde ciascun valore (vedere l'immagine sopra). Gli intervalli consentiti sono 0,1–5 mm per a, 0,1–15 mm per b e 0,1–5 mm per c.

💡 Suggerimento: Prima che le etichette si potessero spostare con il mouse, tutto si regolava tramite a, b e c. Oggi l'ordine è inverso: impostate i valori in modo che vadano bene per la maggior parte delle connessioni e risolvete le sporadiche sovrapposizioni con i simboli trascinando con il mouse la singola etichetta.
